Filtre Kafesleri

Filter cage, bag cage, kataforez kaplama kafes, silikon kaplama kafes, SS304 venturi cage ve membran uyumlu kafesler.

Filter Cages / SS304 Venturi Cage

Ürün grubu

Filtre Kafesleri

Filter cage, bag cage, kataforez kaplama kafes, silikon kaplama kafes, SS304 venturi cage ve membran uyumlu kafesler. Hantech Filter, tesisinizin debi, sıcaklık, toz tipi ve çalışma koşullarına göre doğru ürün kombinasyonunu seçmenize destek olur.

Galvaniz, kataforez, silikon kaplama ve paslanmaz seçenekler

SS304 venturili kafes

12 telli / 20 telli kafes opsiyonları

PTFE membran torbalar için 20 telli SS304 venturili kafes

Projeye göre boy ve bağlantı detayları

Bu ürün için teklif iste Tüm ürünler

Global teknik yaklaşım

Kafes; torbanın ömrünü belirleyen görünmeyen taşıyıcı parçadır

Kafes seçiminde tel sayısı, diklik, yüzey kalitesi, venturi uyumu ve korozyon dayanımı öne çıkar. Galvaniz, kataforez kaplama, silikon kaplama ve paslanmaz seçenekler proses koşuluna göre değerlendirilir.

Hantech Filter Filtre Kafesleri teknik ürün seçimi

Filtre Kafesleri karar kriterleri

Ürün seçimi; saha verisi, proses riski, bakım erişimi ve işletme maliyeti birlikte değerlendirilerek yapılır.

Teklif öncesi netleşmesi gereken bilgiler

Torba çapı/boyu ve üst bağlantı tipi
Mevcut kafes tel sayısı, kaplama tipi ve venturi ölçüsü
Gaz sıcaklığı, nem ve kimyasal ortam
Torba yırtılma/aşınma bölgesi fotoğrafları
Servis yüksekliği ve montaj alanı

Tel sayısı

12, 16 veya 20 telli yapı torba destek yüzeyini ve pulse dağılımını etkiler.

Yüzey kaplama

Galvaniz, kataforez, silikon kaplama veya paslanmaz seçiminde sıcaklık, korozyon ve nem dikkate alınır.

Venturi uyumu

Nozül merkezi, venturi ağzı ve blow pipe delikleri aynı eksende olmalıdır.

Diklik ve ölçü

Eğri kafes torbayı sürter; alt/üst bağlantı toleransı torba yırtılmasını etkiler.

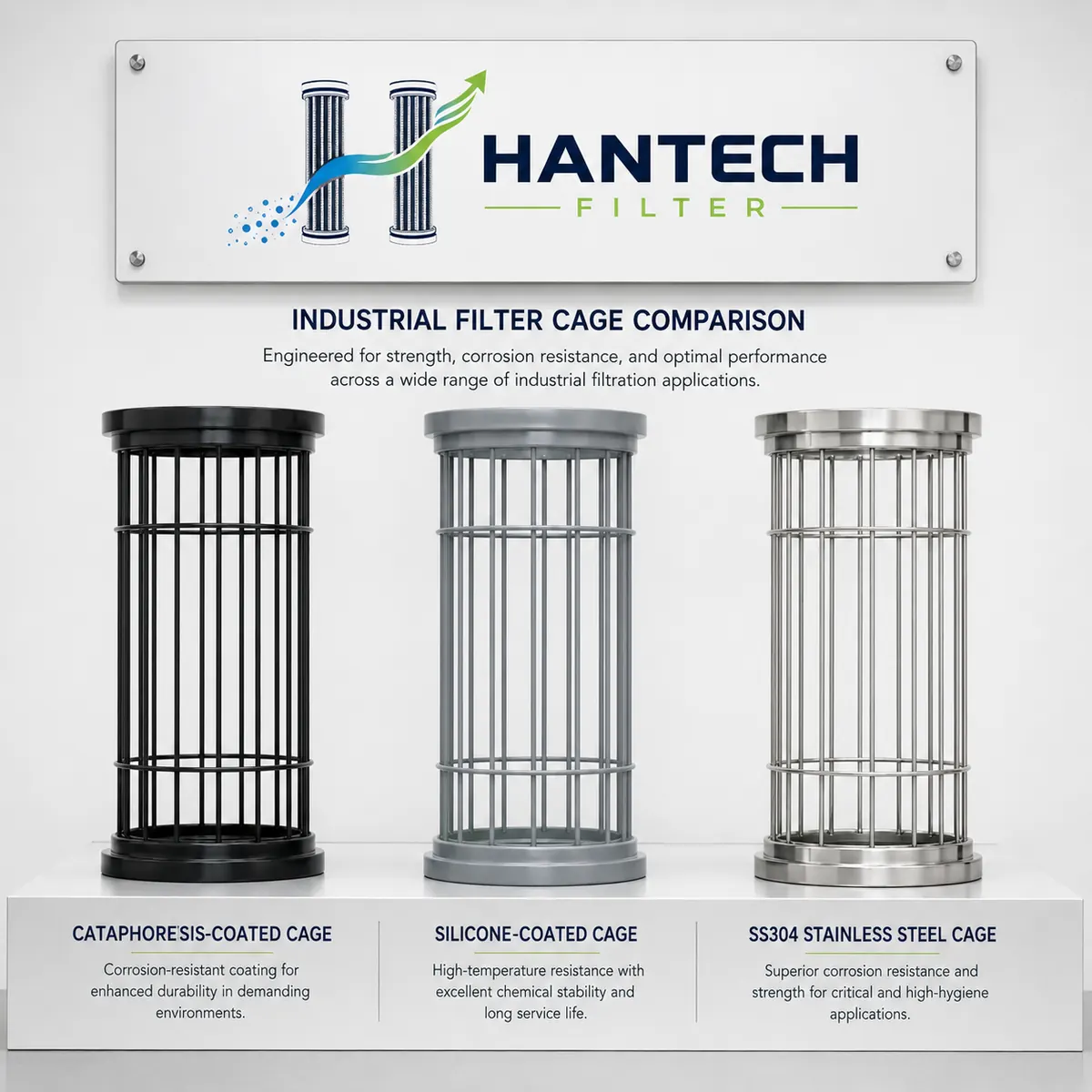

Ürün / uygulama karşılaştırması

Tip / çözüm	Uygulama	Avantaj	Dikkat noktası
Galvaniz kafes	Genel çimento, mineral ve silo filtreleri	Ekonomik ve yaygın kullanım	Nemli/asitli ortamda kaplama ömrü izlenir
Kataforez kaplama kafes	Nem, kimyasal etki veya daha yüksek kaplama aderansı istenen hatlar	Homojen kaplama ve korozyon direnciyle torba-kafes temasını daha güvenli hale getirir	Gerçek gaz kimyası, sıcaklık ve yoğuşma riski kontrol edilir
Silikon kaplama kafes	Sıcaklık etkisi, sürtünme hassasiyeti ve özel torba yüzeyi bulunan uygulamalar	Daha pürüzsüz temas yüzeyi ve proses şartına göre ek koruma sağlar	Sürekli/pik sıcaklık ve torba medyası uyumu doğrulanmalıdır
Paslanmaz SS304/SS316	Korozyon, gıda, kimya, nemli hat	Yüksek korozyon dayanımı	Maliyet daha yüksektir; proses gerekçesi netleşir
20 telli venturili kafes	PTFE membran ve hassas torbalar	Daha iyi destek ve pulse dağılımı	Nozül merkezlemesi özellikle kontrol edilir
Bölmeli / çok parçalı kafes	Uzun torba ve sınırlı servis yüksekliği	Montaj kolaylığı	Ek yerlerinde çapak ve sürtme riski kontrol edilir

Teknik kontrol matrisi

Bu liste bir “başarı yüzdesi” değil; teklif ve saha keşfinde mutlaka doğruladığımız tasarım değişkenlerini gösterir. Her başlık doğru ölçülmeden ürün seçimi netleştirilmez.

Diklik/toleransKritik kontrol

Yüzey pürüzsüzlüğüKritik kontrol

Venturi-nozül merkeziKritik kontrol

Korozyon dayanımıKritik kontrol

Kaplama-torba uyumuKritik kontrol

Montaj kolaylığıKritik kontrol
