Fanlı model
2600-FL düzeninde fan ve motor şase üzerindedir. Emiş bağlantıları, filtre gövdesi ve tahrik yerleşimi birlikte değerlendirilir.
Üretim · Mühendislik · Saha Hizmetleri
Toz toplama ve kutu değişimi tek mobil ünitede.
HTF-MAT ailesi; tekerlekli şase, üst filtre torbası ve ayrılabilir metal toplama kutusunu birleştirir. Fanlı 2600-FL ve harici hava kaynağıyla çalışan 3400-FS düzenleri, farklı proses ve yerleşim ihtiyaçları için geliştirilmiştir.
- Fanlı ve fansız iki konfigürasyon
- 420 × 420 × 460 mm metal toplama kutusu
- Katlanır rampa ve kaldırmalı sızdırmazlık düzeni
HTF-MAT
Örnek modelin teknik özellikleri
Projenize göre şekillenen ekipman.
2.600 ve 3.400 Nm³/h proje talep değerleridir; ölçülmüş cihaz kapasitesi değildir. Fan çalışma noktası, medya, filtre alanı, güvenli dolum seviyesi ve kutu taşıma yükü uygulamaya göre kesinleştirilir. Normal hacim debisi, çalışma sıcaklık ve basıncına göre gerçek debiye çevrilir.
| 2600-FL tasarım talep debisi | 2.600 Nm³/h · fanlı |
|---|---|
| 3400-FS tasarım talep debisi | 3.400 Nm³/h · fansız |
| Toplama kutusu dış ölçüsü | 420 × 420 × 460 mm |
| Ağız seviyesine kadar geometrik iç hacim | Yaklaşık 79 litre |
| Kutu kaldırma stroku | 20 mm |
| Rampa uzunluğu ve net genişliği | 2 × 550 mm · 500 mm |
| Üst filtre elemanı | Değiştirilebilir kumaş torba |
Fansız model
3400-FS, harici hava kaynağına göre projelendirilir. Uzun üst torba için iki kolonlu askı ve destek düzeni bulunur.
Kutunun ayrılması
Üst filtre torbası yerinde kalır. Hava akışı durdurulup basınç sıfırlandıktan sonra kutu indirilir; rampa ve kilit düzeniyle dışarı alınır.
Tasarım detayları
Ürünü farklı açılardan inceleyin

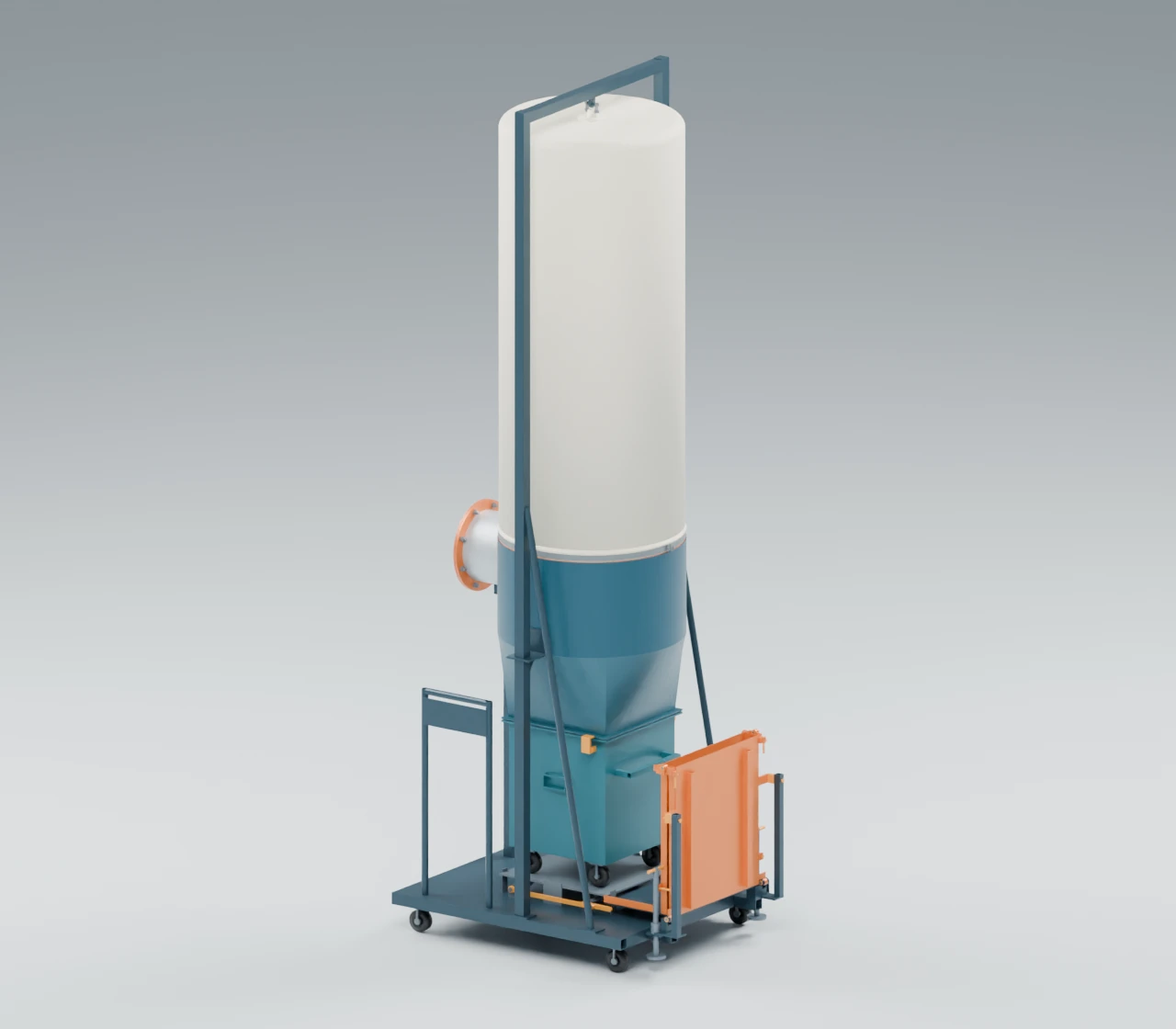

3400-FS — fansız konfigürasyon
Üst torbayı taşıyan iki kolonlu askı, tekerlekli şase ve katlı rampa.

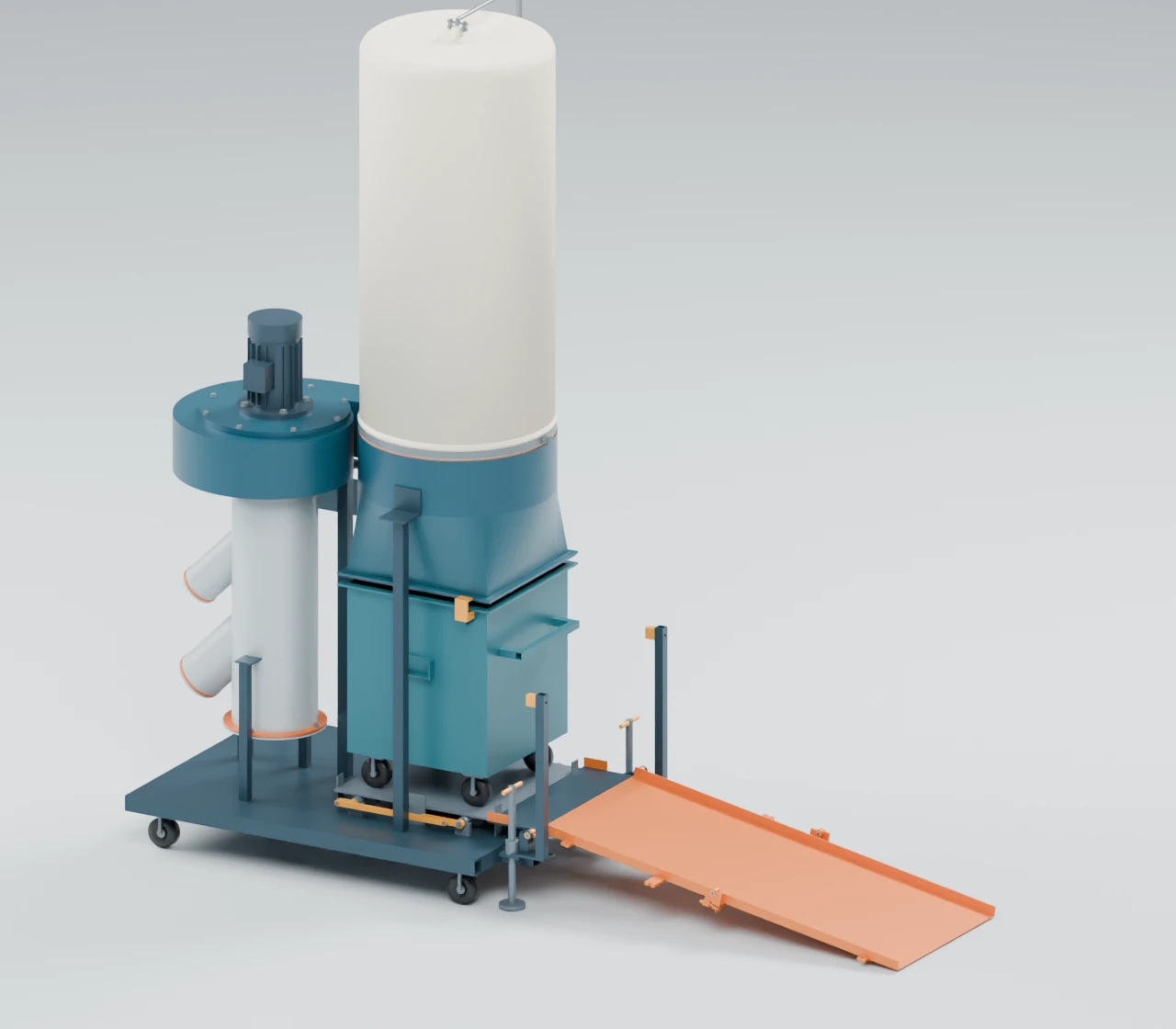

Rampa açık servis konumu
Toplama kutusunun çıkarılması için açılan iki parçalı rampa düzeni.

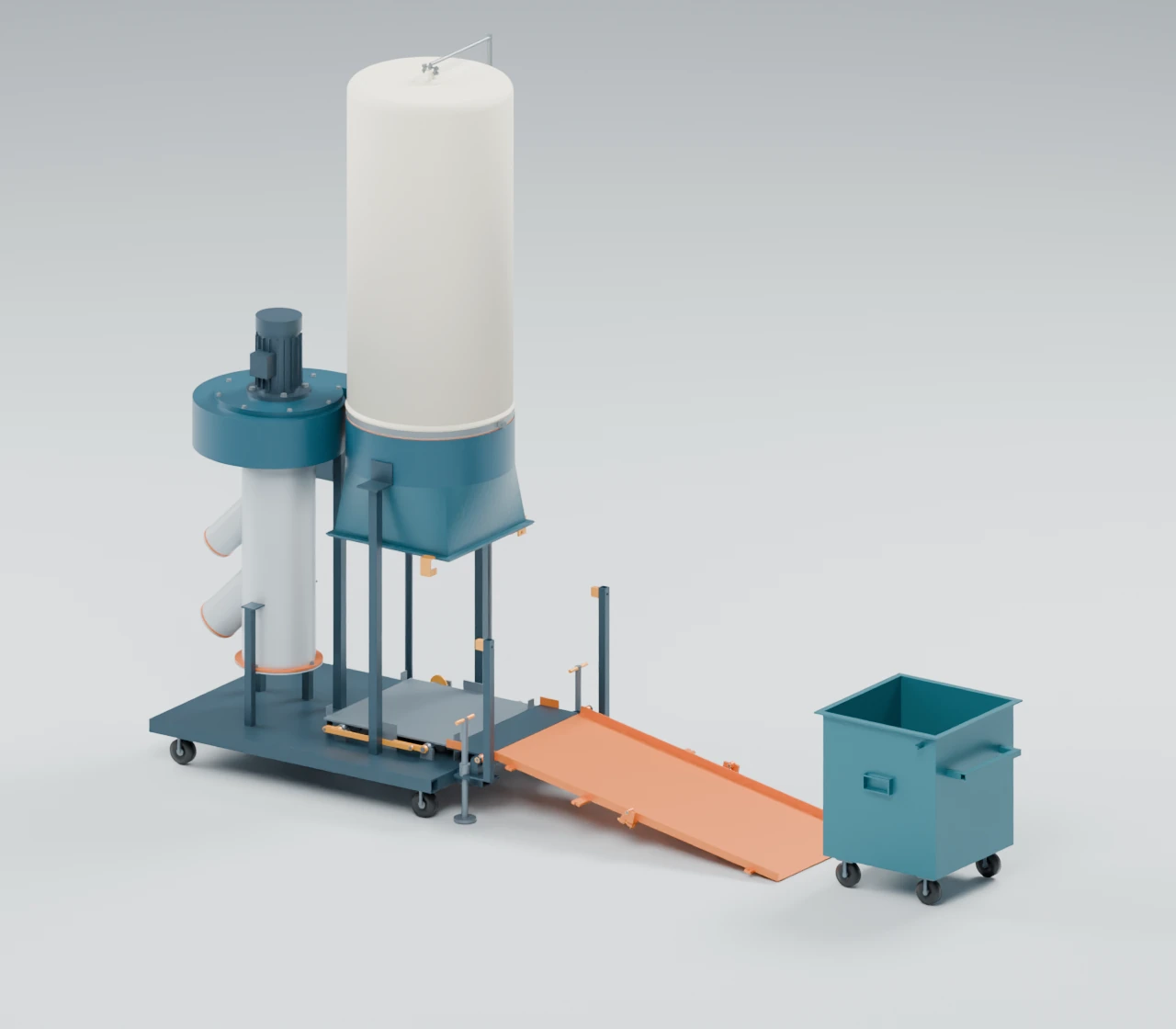

Ayrılabilir metal toplama kutusu
Üst torba yerinde kalırken alt kutunun ayrı alınabildiği tasarım konumu.
Birlikte netleştirelim
Doğru seçim için proses verilerinizi paylaşın
- Toz cinsi, yığın yoğunluğu ve günlük miktar
- Gerçek/normal debi, sıcaklık ve bağlantı koşulları
- Fan ihtiyacı, yerleşim ve boşaltım yöntemi
