Torbalı filtrede hava/kumaş oranı ve torba sayısı nasıl hesaplanır?
Hava/kumaş oranı (A/C, air-to-cloth ratio, filtrasyon hızı), filtreden geçen gaz debisinin toplam filtre kumaş alanına bölünmesiyle bulunur ve m/min (m³/m²/min) olarak ifade edilir. Aynı debi için daha fazla kumaş alanı daha düşük A/C, daha düşük basınç kaybı ve daha uzun torba ömrü demektir. Aşağıdaki araç toplam kumaş alanını, gereken torba adedini veya mevcut sisteminizin gerçek A/C değerini hesaplar.
Formüller ve yöntem
- Online pulse-jet'te aynı anda temizlenen torba oranı küçük olduğu için net A/C ≈ brüt A/C kabul edilir.
- Pileli torbalarda kumaş alanı aynı gövdede 2-3 kat artar; ancak A/C'nin çok düşürülmesi her zaman fayda sağlamaz — kek oluşumu ve temizleme dengesi birlikte değerlendirilir.
- Tüm hesaplar gerçek gaz şartları (çalışma sıcaklığı ve basıncı) üzerinden yapılır.
Sektöre göre hava/kumaş oranı referans değerleri (pulse-jet, iğneli keçe, m/min)
| Uygulama | Alt | Üst | Not |
|---|---|---|---|
| Çimento fırın / ham değirmen (kiln-raw mill) | 0,8 | 1,0 | Yüksek sıcaklık, alkali, ince toz; PPS/P84/cam elyaf |
| Çimento değirmeni (cement mill) | 1,0 | 1,2 | PES iğneli keçe; yüksek toz yükü |
| Klinker soğutucu | 0,8 | 1,0 | Aşındırıcı, sıcak |
| Kömür değirmeni / petrokok | 0,8 | 1,0 | Patlayıcı toz, antistatik |
| Kireç / kalsinasyon | 0,9 | 1,1 | Hidroliz riski |
| Asfalt plenti | 1,0 | 1,3 | Nomex/aramid, nem |
| Döküm (kumlama, ergitme) | 0,9 | 1,2 | Kıvılcım, aşındırıcı |
| Çelik / ark ocağı (EAF) | 1,0 | 1,2 | Çok ince oksit tozu |
| Maden – kırma/eleme | 1,0 | 1,3 | Aşındırıcı, kaba |
| Kimya / ilaç | 1,0 | 1,5 | Ürün geri kazanımı |
| Kaynak / lazer / plazma dumanı | 1,2 | 1,8 | Çok ince; kartuş alternatifi |
| Ahşap / mobilya | 1,5 | 2,0 | Kaba lif, patlayıcı |
| Gıda / tahıl / şeker | 1,5 | 2,5 | Hijyenik, patlayıcı |
| Silo üstü / nuisance toz | 1,5 | 2,5 | Kesikli çalışma |
| Atık yakma (belediye/endüstriyel) | 0,8 | 1,0 | Asit çiğ noktası, PTFE membran |
| Biyokütle yakma (biyokütle kazanı) | 0,8 | 1,0 | Uçucu kül; asit çiğ noktası riski |
| Kömürlü termik santral (kül tutma) | 0,7 | 0,9 | Çok ince uçucu kül, yüksek toz yükü |
| Cam sanayi (cam eritme fırını) | 0,8 | 1,0 | İnce cam eritme dumanı; genelde kireç enjeksiyonlu |
| Mermer / traverten (kesim, kırma-öğütme) | 1,0 | 1,3 | Kaba, aşındırıcı taş tozu |
| Tuğla-kiremit / seramik | 1,2 | 1,5 | Kil/toprak esaslı, orta incelik toz |
| Genel sanayi tozu | 1,0 | 1,2 | Varsayılan |
- Değerler pulse-jet + iğneli keçe içindir. Ters hava / mekanik silkeleme sistemlerinde 0,5-0,9 m/min kullanılır.
- ePTFE membranlı kumaşta üst sınır %10-15 yukarı alınabilir.
- Pileli torbada (HanStarBag) kumaş alanı arttığı için hesaplanan A/C aynı gövdede belirgin düşer; hedef aralık değişmez.
- Bunlar referans değerlerdir; toz yükü (g/m³), partikül boyutu, nem ve yapışkanlık kesin tasarımda belirleyicidir. Nihai boyutlandırma için Hantech mühendisliğine danışın.
Sık sorulan sorular
Hava/kumaş oranı nedir ve neden m/min ile ifade edilir?
Hava/kumaş oranı (A/C), gaz debisinin (m³/dk) toplam filtre kumaş alanına (m²) bölünmesiyle bulunan filtrasyon hızıdır. m/min birimi, gazın kumaş yüzeyinden ne hızla geçtiğini doğrudan gösterir. Aynı A/C değeri farklı ölçek büyüklüğündeki sistemler arasında doğrudan karşılaştırma yapılmasını sağlar.
A/C oranı yüksek olursa ne olur?
Basınç kaybı (ΔP) hızla artar, torba ömrü kısalır ve temizleme sistemi yetişemeyebilir. Yüksek A/C'de toz kek tabakası daha agresif temizlenmek zorunda kalır, bu da kumaş yorulmasını hızlandırır. Sürekli yüksek A/C, emisyon limitlerinin aşılması riskini de artırır.
A/C oranı çok düşük olursa dezavantaj var mı?
Evet — daha fazla kumaş alanı demek daha büyük gövde, daha fazla torba/kafes ve daha yüksek yatırım maliyeti demektir. Çok düşük A/C'de bazı tozlarda yeterli kek tabakası oluşmadığı için filtrasyon verimi bile düşebilir. Ekonomik optimum genelde sektör aralığının orta-alt bandındadır.
Çimento fırını filtresi için uygun A/C kaçtır?
Çimento fırın/ham değirmen hattında referans aralık 0,8-1,0 m/min'dir. Bu düşük bant, yüksek sıcaklık, alkali içerik ve çok ince tozun getirdiği zorlu temizleme koşulları yüzündendir. Gerçek proses verisi (debi, sıcaklık, toz yükü) ile doğrulanmadan sınır değerlere yakın tasarım yapılmamalıdır.
Nm³/h ile m³/h farkı hesabı nasıl etkiler?
Nm³/h normal (0°C, 1013 mbar) şartlardaki hacimdir; A/C ise her zaman gerçek çalışma sıcaklığındaki hacimle hesaplanır. Sıcak bir gaz genleştiği için gerçek m³/h değeri Nm³/h'den belirgin şekilde büyük çıkar. Bu düzeltme atlanırsa hesaplanan A/C olduğundan düşük görünür ve sistem yanlışlıkla yetersiz boyutlandırılabilir.
Pileli torba A/C'yi nasıl değiştirir?

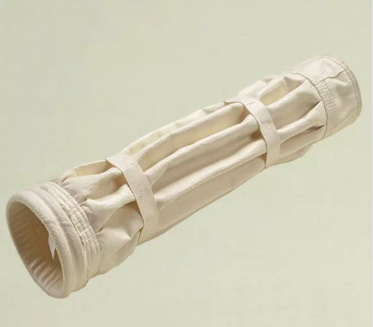

Pileli (HanStarBag) tasarımda aynı Ø×L gövde hacminde kumaş yüzeyi katlanarak arttığı için, aynı gövdede tek torba alanı 2-3 kat büyür. Bu, aynı debi için hesaplanan A/C'yi belirgin şekilde düşürür veya aynı A/C hedefi için gereken torba/gövde sayısını azaltır. Hedef A/C aralığı değişmez; sadece ona ulaşmak için gereken torba adedi/gövde büyüklüğü küçülür.
Torba boyu uzadıkça A/C düşer ama neden sınırsız uzatılmaz?
Daha uzun torba daha fazla kumaş alanı ve düşük A/C sağlar, ancak pulse-jet temizleme darbesi torbanın alt bölgesine ulaştıkça zayıflar. 6-8 metrenin üzerinde alt bölgede kek birikimi ve düzensiz temizleme riski artar; bu da lokal olarak yüksek ΔP ve erken aşınma yaratabilir. Bu yüzden çok uzun torbalarda ya nozzle-ventüri seti doğrulaması ya da pileli/kısa-çoklu torba alternatifi değerlendirilir.
Mevcut filtremde A/C yüksek çıktı, ne yapmalıyım?
Önce debiyi doğrulayın — çoğu zaman gerçek proses debisi tasarım debisinden farklıdır ve A/C bu yüzden yüksek çıkar. Debi doğruysa kumaş alanını artırmak (daha uzun/daha çok torba veya pileliye geçiş) ya da HT-PULSE nozzle-ventüri seti ile temizleme verimini doğrulamak gerekir. Kalıcı çözüm için Hantech Filter ekibiyle saha keşfi planlamanızı öneririz.
Diğer hesaplayıcılar
Bu araç ön boyutlandırma ve kontrol amaçlıdır. Sonuçlar toz yükü, partikül dağılımı, nem, sıcaklık dalgalanması ve temizleme sistemi performansına bağlı olarak değişir. Nihai tasarım ve torba/kafes seçimi için Hantech Filter mühendislik ekibiyle saha verileri üzerinden doğrulama yapılmalıdır.
