Dolum havasının filtrasyonu
Dolum debisi, taşıyıcı hava miktarı ve silo çalışma basıncı filtre seçiminin başlangıç verileridir.
Üretim · Mühendislik · Saha Hizmetleri
Silo dolum havası için kompakt filtrasyon.
Silo üzerine yerleştirilen silindirik gövde; torba-kafes grubu, üstten servis kapağı ve pulse-jet temizleme donanımını bir araya getirir. HTF-SILO32, kendi fanı bulunmayan bir silo havalandırma filtresi tasarımıdır.
- 32 adet Ø160 × 2.000 mm torba
- 32,17 m² nominal torba yan yüzey alanı
- Üstten erişim ve pulse-jet temizleme
HTF-SILO32
Örnek modelin teknik özellikleri
Projenize göre şekillenen ekipman.
Veriler HTF-SILO32 ön tasarımına aittir. Filtre debisi ve medya uygunluğu; dolum havası, sıcaklık, nem ve toz özelliklerine göre doğrulanır. 32,17 m² değeri nominal silindirik torba alanıdır; kapasite garantisi değildir.
| Torba adedi ve ölçüsü | 32 · Ø160 × 2.000 mm |
|---|---|
| Nominal torba yan yüzey alanı | 32,17 m² |
| Gövde dış çapı | 1.750 mm |
| Temizleme düzeni | 6 adet G1½ pulse-jet valf |
| Tasarım basınçlı hava aralığı | 4–6 bar(g) |
| Ön seçim torba medyası | 550 g/m² antistatik polyester |
| Entegre fan | Yok — silo üstü fansız tip |
| Proses debisi | Dolum şartlarına göre projelendirilir |
Üstten servis
Menteşeli kapak, torba-kafes grubuna ve üfleme borularına erişim sağlar. Kapak hareket alanı silo platformuyla birlikte planlanır.
Pulse-jet donanımı
Valf, üfleme borusu, basınçlı hava beslemesi ve temizleme çevrimi toz yüküne göre eşleştirilir.
Tasarım detayları
Ürünü farklı açılardan inceleyin

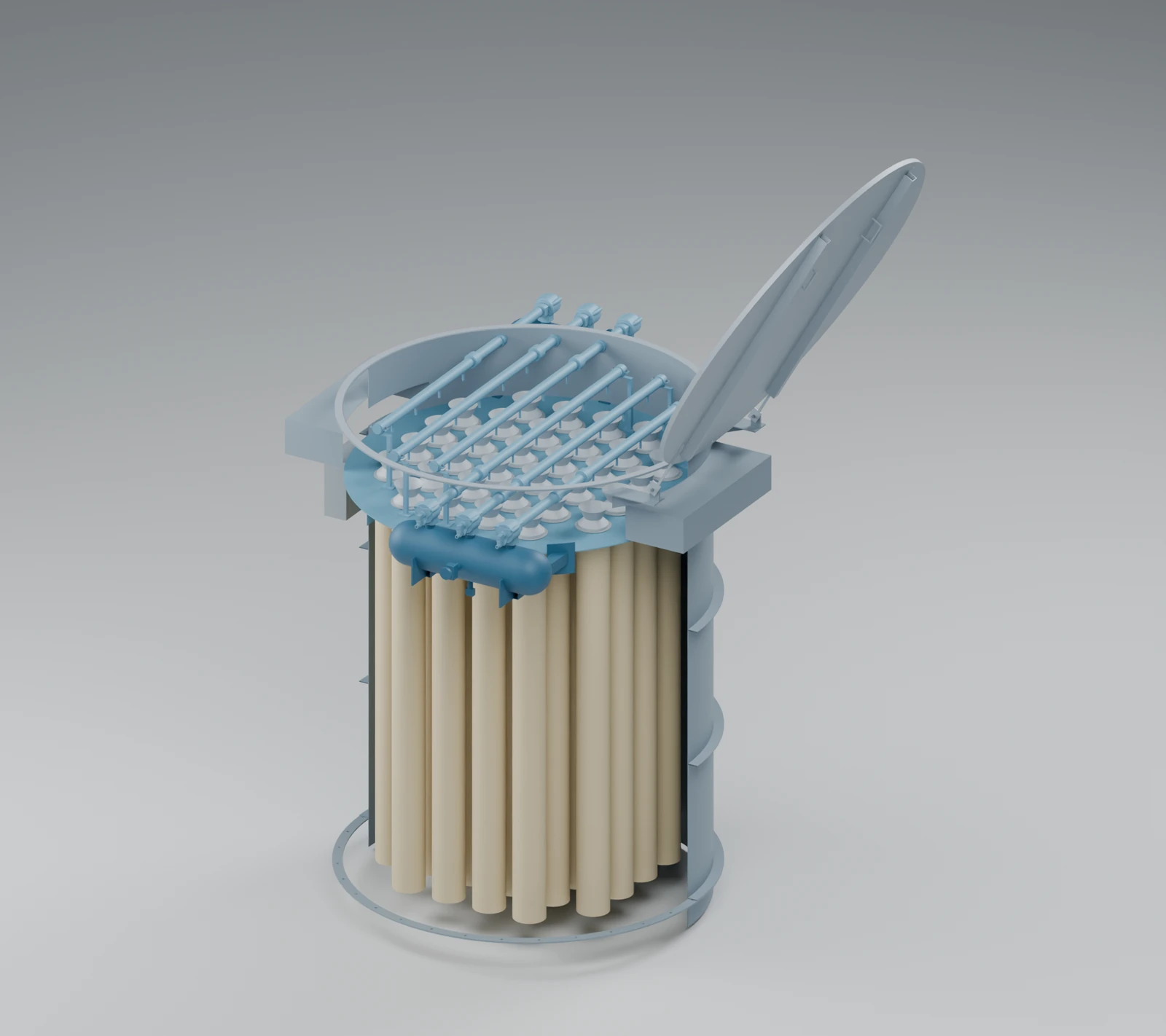

Kapak açık: torba ve temizleme düzeni
Hantech modelinin iç yapısı; 32 torba, üfleme boruları ve menteşeli servis kapağı.
Birlikte netleştirelim
Doğru seçim için proses verilerinizi paylaşın
- Silo ürünü ve dolum yöntemi
- Taşıyıcı hava debisi ve dolum süresi
- Sıcaklık, nem, basınç ve montaj flanşı
