Hava/gaz damperi seçimi; tip, sızdırmazlık sınıfı kavramı, aktüatör-malzeme uyumu, fail-safe pozisyonu ve branch balancing/izolasyon görevine göre yapılmalıdır.
Damper / Klape Nedir? Hangi Görevi Üstlenir?

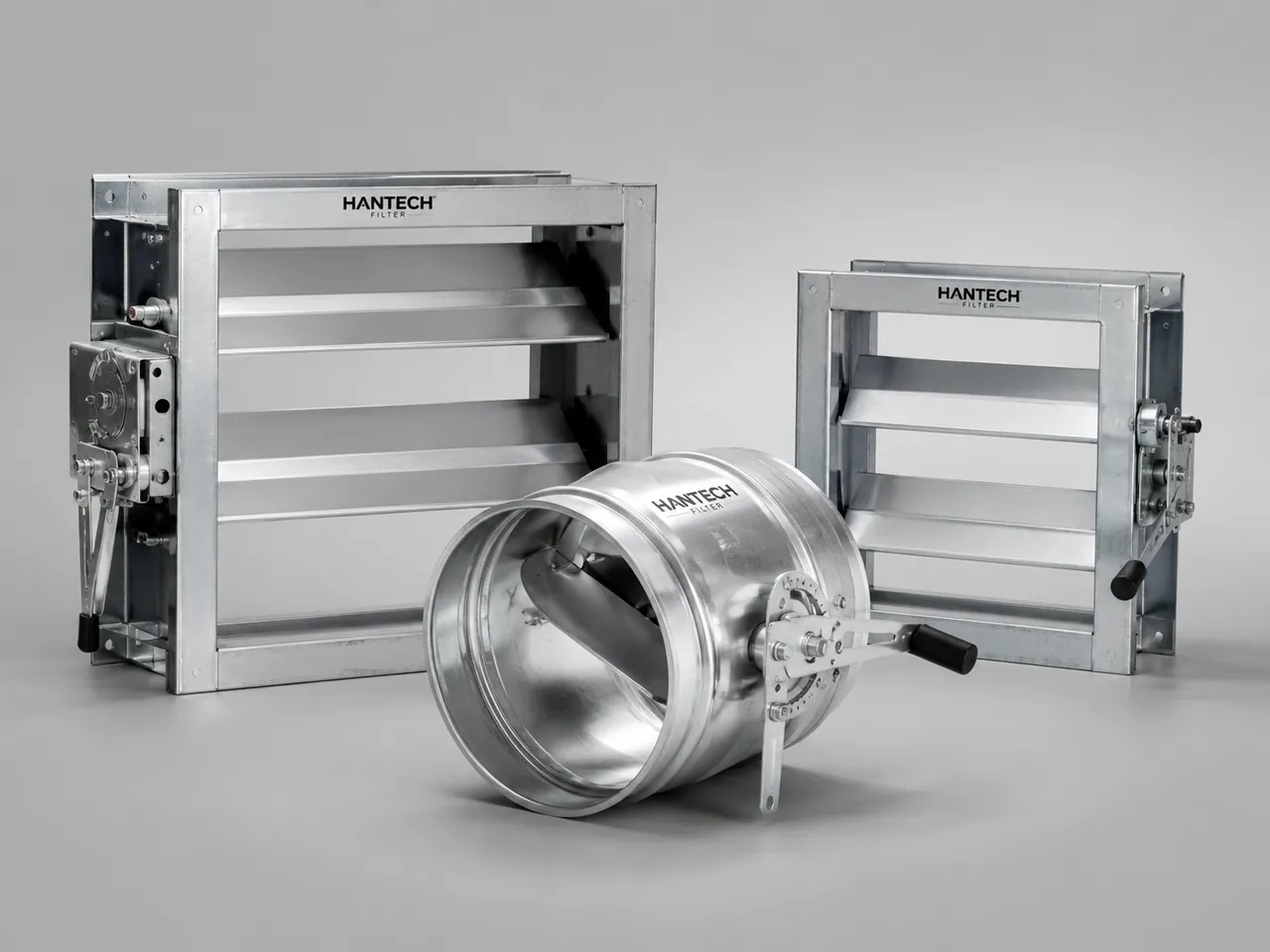

Damper (klape), kanal veya baghouse hattında hava/proses gazı debisini kesmek, ayarlamak veya yönlendirmek için kullanılan akış kontrol ekipmanıdır. Bu yazı hava/gaz damperlerini ele alır; silo ve bunker altındaki malzeme akışını kesen sürgülü/yön klapeleri farklı bir görev grubudur ve klapeler ürün sayfasında ayrıca ele alınmıştır.
Doğru damper seçimi yalnızca kanal çapına uygun gövde bulmak değildir; görev (kesme/ayar/yönlendirme), sızdırmazlık ihtiyacı, sıcaklık ve toz aşındırıcılığı, aktüatör tipi ve arıza anındaki güvenli pozisyon (fail-safe) birlikte değerlendirilmelidir.
Damper Tipleri ve Kullanım Alanları
| Tip | Görev | Tipik kullanım | Sınırlama |
|---|---|---|---|
| Manuel sürgülü damper (blast gate) | Sabit ayar / izolasyon | Branch balancing, ara sıra bakım izolasyonu | Otomasyon yok; sık çevrim için uygun değil |
| Motorlu/pnömatik damper | Uzaktan kumandalı açma-kapama veya ayar | Kompartıman izolasyonu, otomasyonlu proses | Aktüatör, hava/elektrik beslemesi ve arıza pozisyonu tasarımı gerekir |
| Ters akış damperi (backdraft/check damper) | Geri akışı pasif olarak engelleme | Çoklu fan paralel çalışması, geri besleme riski olan hatlar | Düşük basınç farkında tam kapanmayabilir; sızdırmazlığı sınırlıdır |
| İris damper | Kanal içinde ince debi ayarı | Değişken debi ihtiyacı olan tekil hatlar | Aşındırıcı/yapışkan tozda mekanizma tıkanabilir |
| Giyotin damper (guillotine) | Tam kapama, sıcak/ağır hizmet izolasyon | Sıcak/aşındırıcı tozlu kanal, kompartıman izolasyonu | Daha ağır, daha yüksek maliyetli; doğru bıçak/yatak malzemesi gerekir |
Sızdırmazlık Sınıfı Kavramı: EN 1751 Referansı
Damper seçiminde "sızdırmaz" ifadesi tek başına yeterli değildir. EN 1751 gibi standartlar, kapalı pozisyondaki bir damperden kaçan hava miktarını sınıflandıran bir referans kavram sunar; sınıf yükseldikçe (örneğin Class 1'den Class 4'e doğru) izin verilen sızıntı miktarı azalır. Bu yazıda somut bir sızıntı debisi sayısı verilmez; kesin sızdırmazlık sınıfı ve test verisi ürün OEM'inin datasheet'inden doğrulanmalıdır.
Kompartıman izolasyon damperlerinde (örneğin çok bölmeli baghouse'ta bir bölmeyi bakım için ayırmak) sızdırmazlık kritik hale gelir; kaçak hava bölme dP okumasını bozar ve temizlenmemiş toz baca tarafına taşınabilir. Branch balancing amaçlı damperlerde ise mutlak sızdırmazlıktan çok tekrarlanabilir konum ayarı önceliklidir.
Malzeme ve Aktüatör Seçimi: Sıcaklık ve Aşındırıcı Toz Altında
| Kriter | Seçim etkisi |
|---|---|
| Sıcaklık | Standart karbon çelik gövde/bıçak genelde orta sıcaklığa uygundur; yüksek sıcaklık/sürekli sıcak gazda alaşımlı malzeme veya ek yalıtım gerekebilir |
| Aşındırıcı toz | Bıçak/yatak yüzeyinde aşınmaya dayanıklı kaplama veya değiştirilebilir aşınma parçası değerlendirilir |
| Nem/korozif gaz | Paslanmaz veya korozyona dayanıklı malzeme ve conta seçimi gerekir |
| Aktüatör | Pnömatik silindirde toz keçesi/conta durumu, elektrikli aktüatörde tork ve çevrim sıklığı (duty cycle) kontrol edilir |
| Manuel kol | Sık çevrim gerektirmeyen, erişimi kolay noktalarda ekonomik çözüm olabilir |
Fail-Open mu Fail-Close mu? Güvenlik Mantığı
| Uygulama | Tipik fail-safe pozisyon | Gerekçe |
|---|---|---|
| Baghouse bypass damperi | Uygulamaya göre değişir; proses güvenlik analizi ile belirlenir | Yanlış pozisyon aşırı basınç veya filtrelenmemiş gaz kaçağına yol açabilir |
| Fan çıkış izolasyon damperi | Genelde fail-open tercih edilebilir (basınç birikmesini önlemek için) | Kapalı kalması fan tarafında basınç birikimi/hasar riski yaratabilir |
| Yangın/patlama izolasyon damperi | Uygulamaya özel; itfaiye/ATEX mühendisliği onayı gerekir | Yanlış varsayım geri yayılım veya aşırı basınç riskini artırabilir |
| Kompartıman bakım izolasyon damperi | Bakım sırasında kilitli kapalı, normal çalışmada tanımlı pozisyon | Kilitleme prosedürü olmadan bakım güvenliği sağlanamaz |
Burada verilen pozisyonlar genel eğilimdir, evrensel kural değildir; her sistemde fail-safe pozisyonu proses güvenlik analizi, ATEX değerlendirmesi ve fan/sistem basınç davranışıyla birlikte belirlenmelidir. Yanlış varsayılan bir fail-safe pozisyonu, arıza anında aşırı basınç veya geri akışa (backflow) yol açabilir.
Yerleşim: Branch Balancing mi Kompartıman İzolasyonu mu?
Çok noktalı toz toplama hatlarında her emiş kolundaki manuel sürgülü damper, kollar arasında debiyi dengelemek (branch balancing) için kullanılır; amaç mutlak sızdırmazlık değil, tekrarlanabilir ve stabil bir ayar noktasıdır.
Çok bölmeli (multi-compartment) baghouse sistemlerinde ise izolasyon damperi farklı bir görev üstlenir: bir bölmeyi online temizlik veya bakım için devre dışı bırakırken, diğer bölmelerin çalışma debisini bozmadan gerçek sızdırmazlık sağlamalıdır. Bu görev için branch balancing amaçlı hafif bir sürgü kullanmak, kaçak hava nedeniyle yanlış dP okumasına ve düşük genel sistem performansına yol açabilir.
Sahada Sık Görülen Damper Arızaları
| Saha belirtisi | Olası kök neden | Kontrol sırası |
|---|---|---|
| Damper açılmıyor/kapanmıyor (mekanik sıkışma) | Bıçak yolunda toz paketlenmesi veya birikinti | Bıçak yolu ve conta temizlenir, aşınma kontrol edilir |
| Aktüatör tepki vermiyor | Hava/elektrik beslemesi kaybı veya solenoid/silindir arızası | Besleme hattı, solenoid ve silindir/motor ayrı ayrı kontrol edilir |
| Kompartıman dP okuması tutarsız | İzolasyon damperinde kaçak (sızdırmazlık kaybı) | Damper sızdırmazlık durumu ve conta aşınması kontrol edilir |
| Arıza anında sistemde beklenmedik basınç/geri akış | Yanlış tanımlanmış fail-safe pozisyon | Fail-safe pozisyonu proses güvenlik gereksinimiyle yeniden gözden geçirilir |
Bu Şartta Bu Damperi Seçmem
Çözülmüş Örnek: Branch Balancing Damper Ön Kontrolü
Örnek denge kontrolü
- Sistem
- 3 emiş noktalı merkezi toz toplama hattı
- Hedef debi (her kol)
- 3.000 m³/h
- Ölçülen debi
- Kol 1: 3.800 m³/h · Kol 2: 2.900 m³/h · Kol 3: 2.300 m³/h
- İlk yorum
- Kol 1 fazla, Kol 3 yetersiz çekiyor; sistem dengesiz
- Aksiyon
- Kol 1 damperi kısılarak fazla debi azaltılır, Kol 3'teki kısma gevşetilir
- Sonraki kontrol
- Kısma sonrası toplam sistem direnci değişir; fan çalışma noktası tekrar okunmalıdır
Bu örnek yalnız denge mantığını gösterir; gerçek kısma miktarı ölçülen debi, kanal direnci ve fan eğrisine göre kademeli olarak ayarlanır. Bir kolun aşırı kısılması sistemin toplam statik basıncını yükseltip fan çalışma noktasını kaydırabilir; bu nedenle branch balancing tek seferlik bir ayar değil, ölçüm-ayar-tekrar ölçüm döngüsüdür.
Teklif İçin Gerekli Bilgiler
Damper/klape teklifi için kanal çapı/kesiti, görev tipi (kesme/ayar/yönlendirme/izolasyon), proses gazının sıcaklığı ve toz karakteri, gerekli sızdırmazlık seviyesi, manuel/pnömatik/motorlu aktüatör tercihi, çevrim sıklığı ve arıza anındaki hedef fail-safe pozisyonu paylaşılmalıdır. İlgili ürün ailesi için havalandırma ekipmanları ve malzeme klapeleri için klapeler incelenebilir; debi dengeleme hesap mantığı için fan debisi ve statik basınç rehberi yardımcı olur. Teknik talep teklif formu üzerinden gönderilebilir.
Sık Sorulan Sorular
Damper ile klape aynı şey mi?
Günlük kullanımda aynı anlamda geçebilir; ancak hava/gaz kanalındaki akış kontrol damperleri ile silo/bunker altındaki malzeme klapeleri farklı görev ve tasarım gerektirir.
Manuel sürgülü damper her uygulamada yeterli mi?
Hayır. Sık çevrim, uzaktan kumanda veya otomasyon senkronizasyonu gerekiyorsa motorlu/pnömatik damper tercih edilir.
Fail-safe pozisyonu her zaman kapalı mı olmalı?
Hayır. Doğru pozisyon uygulamaya göre değişir; bazı senaryolarda fail-open, bazılarında fail-close daha güvenlidir. Karar proses güvenlik değerlendirmesiyle verilir.
