Endüstriyel fan balansı; ISO 21940-11 balans kalite sınıfı, ISO 10816/20816 titreşim bantları, dengesizlik kök nedenleri ve saha teşhisiyle birlikte değerlendirilmelidir.

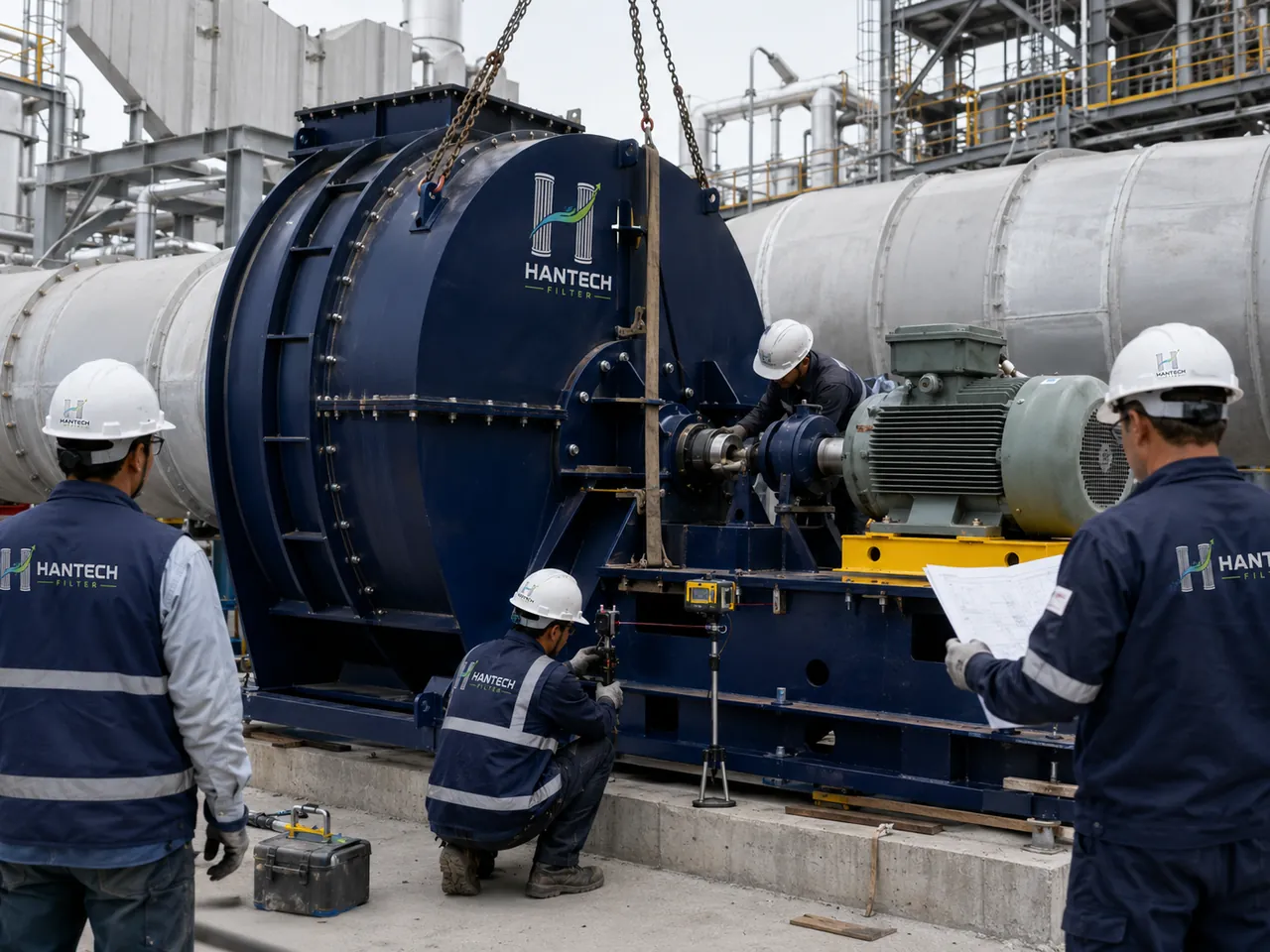

Endüstriyel Fan Balansı Nedir?
Fan balansı, dönen çark (impeller) üzerindeki kütle dağılımının merkez eksene göre simetrik hale getirilmesi işlemidir. Dengesiz bir çark her devirde yatağa, akuple bileşenlere ve fan gövdesine ek radyal yük bindirir; bu yük zamanla yatak ömrünü, keçe/salmastra sızdırmazlığını ve yapısal bağlantıları olumsuz etkiler.
Bu yazı fanın mekanik balansını ele alır; fanın debi/statik basınç boyutlandırması ayrı bir konudur ve fan debisi ve statik basınç hesabı rehberinde işlenmiştir. Hantech Filter değerlendirmesinde yüksek titreşim çoğu zaman tek başına çark dengesizliği değil; kek birikimi, kaplin hizasızlığı, yatak aşınması veya gevşek montajın birlikte ürettiği bir titreşim tablosudur.
Balans Kalite Sınıfları: ISO 21940-11 Neyi Gösterir?
| Sınıf | Tipik uygulama | Not |
|---|---|---|
| G16 | Ağır/yavaş devirli, hassasiyeti düşük makine grupları | Genel endüstriyel fanlarda nadiren hedef alınır |
| G6.3 | Genel endüstriyel proses fanı (tipik referans) | Çoğu toz toplama/proses fanı için OEM'in tipik varsayılan hedefi olabilir |
| G2.5 | Hassas/yüksek devirli fan, düşük titreşim/gürültü hedefi | Kritik proses veya yüksek RPM uygulamalarında tercih edilebilir |
Bu sınıflar sabit bir yasal zorunluluk değil, ISO 21940-11'in tanımladığı referans kalite bantlarıdır; hangi sınıfın hedefleneceği fan tipi, devir sayısı, OEM tasarımı ve uygulamanın titreşim/gürültü toleransına göre belirlenir. Balans raporu isteniyorsa hedef sınıfın hangisi olduğu teklif aşamasında netleştirilmelidir.
Titreşim Şiddeti Bantları: ISO 10816/20816 Yaklaşımı
| Bant | Genel anlamı | Tipik aksiyon |
|---|---|---|
| Zon A | Yeni/iyi durumdaki makineye tipik | İzleme yeterli |
| Zon B | Sınırsız uzun süreli çalışma için genelde kabul edilebilir tipik bant | Rutin izleme, trend takibi |
| Zon C | Kısıtlı süre için tolere edilebilir tipik bant | Planlı müdahale, kök neden araştırması önerilir |
| Zon D | Genelde hasar riski taşıyan tipik bant | Acil müdahale, çalışma koşulları gözden geçirilmeli |
Bu bantlar makine sınıfına, güç/ağırlık grubuna ve montaj tipine (rijit/esnek taban) göre değişen tipik referans aralıklarıdır; kesin mm/s RMS eşiği burada evrensel sabit olarak verilmez. Gerçek eşik OEM fan datasheet'i, ISO 10816/20816 makine sınıfı tablosu ve saha trend geçmişiyle doğrulanmalıdır.
Dengesizliğin Kök Nedenleri: Teşhis Matrisi
| Belirti / titreşim imzası | Olası kök neden | Hantech yorumu |
|---|---|---|
| Baskın 1x RPM, radyal yönde yüksek | Gerçek kütle dengesizliği (kek birikimi, aşınma, hasar) | Çark yüzeyi ve kek birikimi kontrol edilir; gerekiyorsa temizlik + saha balansı |
| 1x RPM + belirgin harmonikler, düzensiz genlik | Bıçak aşınması/erozyonu, lokal hasar | Çark bıçakları tek tek görsel/ölçümle kontrol edilir |
| 2x RPM baskın, eksenel (axial) bileşen yüksek | Kaplin hizasızlığı | Balanstan önce kaplin hizası lazer/kadran saatle kontrol edilir |
| Radyal + eksenel karışık, düşük frekansta değişken | Eğik/bükülmüş şaft | Şaft doğrusallığı ölçülür; balans bükülmüş şaftı düzeltmez |
| Titreşim yük/hızla orantısız şekilde ani artıyor | Yatak aşınması veya gevşek montaj/kaide | Yatak durumu ve kaide/civata sıkılığı öncelikli kontrol edilir |
Bu ayrım pratikte en çok atlanan adımdır. Aynı yüksek titreşim şikâyeti; dengesizlik, hizasızlık, yatak veya gevşek montajdan kaynaklanabilir ve her biri farklı frekans imzası verir. Yalnızca "titreşim yüksek, balans yapalım" kararı yanlış nedeni düzeltmeye çalışıp asıl sorunu sahada bırakabilir.
Saha Balans Yöntemi: Single-Plane mi Two-Plane mi?
Dar, ince gövdeli (disk benzeri) çarklarda kütle dengesizliği tek düzlemde toplanmış kabul edilebilir ve single-plane (tek düzlem) saha balansı genelde yeterlidir. Daha geniş, overhung (mil ucunda konsol) veya iki taraflı emişli çarklarda dengesizlik iki ayrı düzlemde farklı büyüklükte olabilir; bu durumda two-plane (çift düzlem) balans gerekir, aksi halde bir düzlemde yapılan düzeltme diğer düzlemde yeni bir moment dengesizliği yaratabilir.
Saha (in-situ) trim balansı, çarkın sökülmeden mevcut yatak ve kaplin üzerinde ince ayar yapılmasıdır; büyük hasar, ağır aşınma veya kalıcı deformasyon varsa saha balansı yerine gövde sökülüp atölyede/OEM'de tam balans ve onarım değerlendirilmelidir.
Ne Zaman Yeniden Balans Gerekir?
Yeniden balans ihtiyacı tipik olarak şu durumlarda ortaya çıkar: çark yüzeyi kek/toz birikiminden temizlendikten sonra (kütle dağılımı değişir), bıçak değişimi veya kaynaklı onarım sonrası (yeni parça orijinal kütle dağılımını tam eşlemeyebilir), uzun süre duran fanın tek taraflı toz birikimiyle tekrar çalıştırılmasında ve titreşim trendinin referans bandını (örneğin Zon B'den Zon C'ye) aşarak yükseldiği durumlarda.
Bu Durumda Balans Tek Başına Çözüm Değildir
Çözülmüş Örnek: Titreşim Trend Okuması
Saha okuması
- Fan
- Proses baghouse ID fanı, tek emişli santrifüj çark
- İlk ölçüm (temizlik sonrası)
- 2.3 mm/s RMS, baskın 1x RPM radyal
- 3 ay sonraki ölçüm
- 6.8 mm/s RMS, baskın hâlâ 1x RPM radyal
- Trend eğilimi
- Kademeli ve düzenli artış (ani sıçrama yok)
- İlk yorum
- Frekans imzası ve kademeli artış paterni, kek birikimi kaynaklı kütle dengesizliğini düşündürür
Bu örnekte 2.3 mm/s seviyesi tipik referans bantta düşük/kabul edilebilir aralığa yakınken, 6.8 mm/s seviyesi çoğu genel endüstriyel fan için planlı müdahale gerektiren bandın içine girebilir; kesin eşik OEM ve makine sınıfına göre doğrulanmalıdır. Frekans imzası ani değişmeden kademeli yükseldiği için ilk aksiyon doğrudan balans değil, çark yüzeyinin kek/toz açısından incelenmesidir; temizlik sonrası titreşim düşmüyorsa balans ve kaplin/yatak kontrolü sırayla değerlendirilir.
Teklif/Servis İçin Gerekli Bilgiler
Fan balans/titreşim değerlendirmesi için fan etiket bilgisi (RPM, kW, çark tipi), mevcut titreşim ölçüm sonuçları (mm/s RMS ve hangi noktalarda alındığı), son temizlik/rekaplama veya bıçak onarım tarihi, kaplin tipi, yatak tipi, montaj (rijit/esnek taban) bilgisi ve çalışma saatleri paylaşılmalıdır. İlgili ürün ve hizmetler için torbalı filtre yenileme ve güçlendirme, performans ölçümü ve havalandırma ekipmanları incelenebilir; aero boyutlandırma tarafı için fan debisi ve statik basınç rehberi yardımcı olur. Teknik talep teklif formu üzerinden gönderilebilir.
Sık Sorulan Sorular
Fan titreşimi yüksekse ilk aksiyon balans mı olmalı?
Hayır. Önce frekans imzası (1x/2x RPM, radyal/eksenel) okunmalı; kaide gevşekliği, kaplin hizasızlığı veya yatak aşınması balanstan önce elenmelidir.
G6.3 her fan için yeterli mi?
Genel proses fanlarında tipik referans olarak kullanılabilir; yüksek devirli veya hassas uygulamalarda G2.5 gibi daha sıkı sınıf gerekebilir. Kesin hedef OEM ve uygulamayla belirlenir.
Rekaplama sonrası balans zorunlu mu?
Genelde önerilir; yeni kaplama veya onarım kütle dağılımını değiştirebilir. İhtiyaç, kaplama kalınlığı, kaynak miktarı ve titreşim ölçümüyle teyit edilir.
