Siklon toz toplayıcı; iri ve aşındırıcı partikülleri merkezkaç etkisiyle ayıran, torbalı filtre öncesinde filtre yükünü, kıvılcım riskini ve bakım maliyetini azaltabilen endüstriyel ön ayırıcıdır.

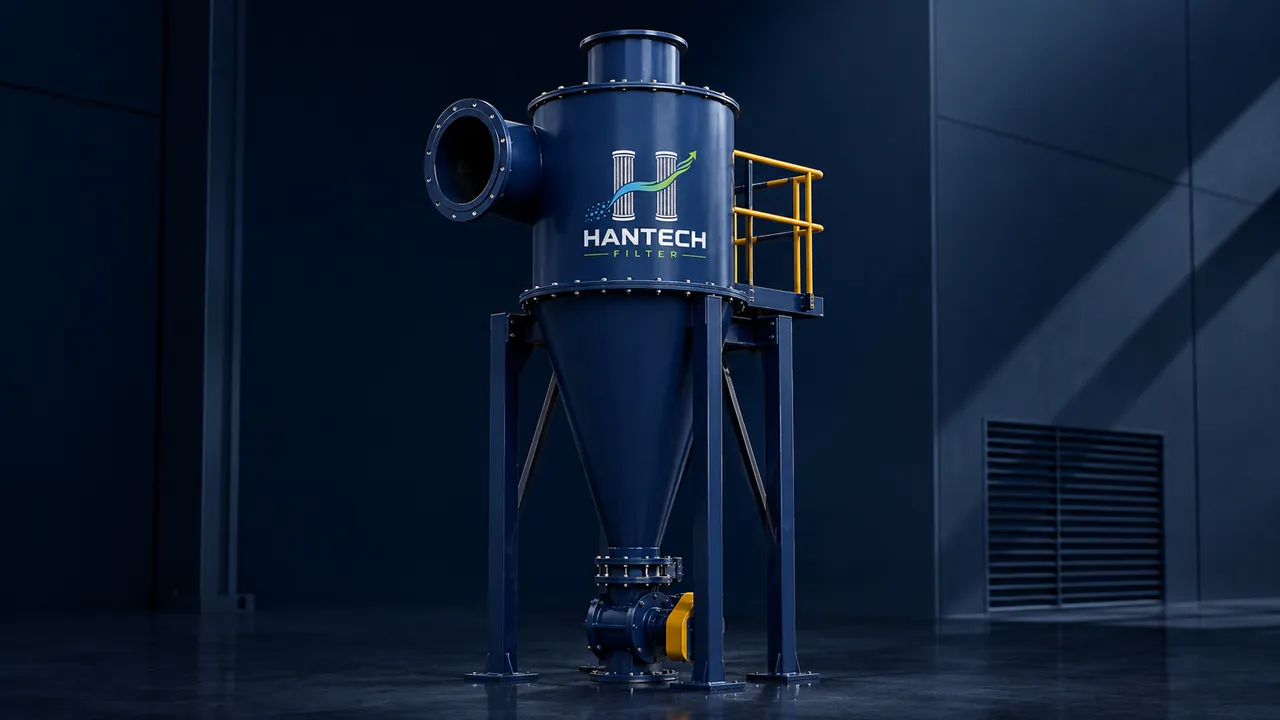

Siklon Toz Toplayıcı Nedir?
Siklon toz toplayıcı; tozlu havayı silindirik-konik bir gövde içinde döndürerek iri ve ağır partikülleri gaz akışından ayıran mekanik bir ön ayırıcıdır. Endüstriyel tesislerde siklon toz toplayıcı, çoğu zaman torbalı filtre veya kartuş filtre önüne konumlandırılır. Amaç, nihai filtreye ulaşan kaba ve aşındırıcı yükü düşürmek; torba ömrünü, diferansiyel basınç davranışını ve bakım planını daha kontrol edilebilir hale getirmektir.
Siklon filtre, filtre medyası kullanmadığı için klasik anlamda bir torbalı filtre alternatifi değildir. Düşük mg/Nm³ emisyon hedefi olan proseslerde genellikle nihai çözüm olarak değil, torbalı filtre sistemi önünde mühendislik destek ekipmanı olarak değerlendirilmelidir. Doğru seçildiğinde fan, kanal, bunker, rotary airlock ve nihai filtre ile birlikte çalışan bir toz toplama siklonu haline gelir; yanlış seçildiğinde ise ek basınç kaybı ve boşaltma problemi üretir.
Siklon Filtre Nasıl Çalışır?
Teğetsel giriş, dış vortex, iç vortex ve kontrollü toz boşaltma
- Tozlu hava teğetsel girişten siklona girer.
- Gövde içinde hızlı dönen dış vortex oluşur.
- Ağır partiküller merkezkaç etkisiyle dış cidara taşınır.
- Partiküller konik bölümden bunkere düşer.
- Temizlenen gaz iç vortex üzerinden yukarı çıkar.
- Rotary airlock tozu kontrollü şekilde tahliye eder.
Bu akışta ayırmayı sağlayan temel kuvvet merkezkaç etkisidir. Daha yoğun ve büyük partiküller dış cidara daha hızlı taşınır; küçük ve hafif partiküller ise gaz akımıyla çıkışa kaçabilir. Bu nedenle siklon verimi tek bir yüzdeyle değil, partikül boyutuna göre değişen bir eğri olarak düşünülmelidir.
Siklon Seçiminde 5 Kritik Mühendislik Parametresi
Siklon seçimi yalnızca gövde çapına göre yapılırsa sahada iki tip problem çıkar: ya verim düşük kalır ve kaba toz filtreye taşınır, ya da basınç kaybı gereğinden yüksek olur ve fan emiş performansı düşer. Bu yüzden debi, toz yükü, partikül boyutu, yoğunluk ve izin verilen basınç kaybı birlikte okunmalıdır.
High-efficiency siklonlar daha küçük partikülleri ayırmaya odaklanırken daha yüksek basınç kaybı oluşturabilir. High-throughput yaklaşımda ise yüksek debinin yönetilmesi önceliklidir. Hantech açısından doğru tercih, katalogdaki en verimli görünen model değil; prosesin toz karakteri, fan kapasitesi ve nihai filtrasyon hedefiyle en dengeli çalışan konfigürasyondur.
Siklon Verimi Partikül Boyutuna Göre Nasıl Değişir? d50 Nedir?
d50, siklonun yaklaşık yüzde 50 ayırma verimine ulaştığı partikül çapını ifade eder. Örneğin bir siklonun d50 değeri 12 µm ise, 12 µm civarındaki partiküllerin yaklaşık yarısı ayrılır; daha iri partiküllerde verim artar, daha ince partiküllerde verim düşer. Bu nedenle “siklon filtre kaç mikrona kadar tutar?” sorusunun tek bir mutlak cevabı yoktur; gerçek cevap partikül dağılımına, debiye, yoğunluğa ve siklon geometrisine bağlıdır.
| Partikül davranışı | Siklon etkisi | Mühendislik yorumu |
|---|---|---|
| > 40 µm kaba mineral toz | Genellikle güçlü ön ayırma | Torbalı filtre öncesinde yük azaltma için uygundur. |
| 15–40 µm karışık proses tozu | Proses verisine bağlı orta/yüksek katkı | d50, yoğunluk ve debi birlikte hesaplanmalıdır. |
| 1–10 µm ince toz | Sınırlı ön ayırma | Nihai emisyon için torbalı filtre gerekir. |
| Yapışkan veya nemli toz | Kararsız davranabilir | Konik bölüm, bunker ve boşaltma tıkanma riski taşır. |
Bu bölüm özellikle siklon verimi, siklon d50, siklon partikül boyutu ve cyclone separator efficiency aramalarında önemlidir. Fakat verimi abartmak doğru değildir; siklon çoğu zaman nihai filtre yerine değil, nihai filtreyi daha sağlıklı çalıştırmak için kullanılır.
Siklon Basınç Kaybı Neden Önemlidir?
Siklon eklemek “bedava ayrıştırma” değildir. Sistemde fan → kanal → siklon → filtre → baca zincirindeki tüm basınç kayıpları birlikte hesaplanmalıdır. Siklon basınç kaybı düşük tutulursa ayırma verimi zayıflayabilir; çok yüksek tutulursa fan debisi düşebilir veya enerji tüketimi artabilir. Bu denge özellikle mevcut hatlara sonradan siklon eklenirken kritik hale gelir.
Mevcut bir hatta sonradan siklon eklenmesi planlanıyorsa fanın yalnızca motor gücü değil, gerçek debi–statik basınç çalışma noktası kontrol edilmelidir. Motor etiketi tek başına yeterli bilgi değildir. Kanal direnci, dirsekler, filtre diferansiyel basıncı, baca tarafı ve üretim yükü aynı anda değerlendirilmelidir.
Siklon Hangi Sektörlerde Kullanılır?
| Sektör | Tipik prosesler | Siklonun rolü |
|---|---|---|
| Çimento | Kırıcı, klinker, farin, kömür, hammadde transferi | Kaba/aşındırıcı yükü filtre öncesinde azaltmak |
| Maden ve mineral | Kırma, eleme, kurutma, transfer | Aşındırıcı partikülü ön ayırmak |
| Demir-çelik | Mineral/toz transferi, döküm prosesleri | İri partikül ve kıvılcım riskini düşürmek |
| Kireç ve alçı | Kırma, öğütme, paketleme | Torbalı filtre yükünü dengelemek |
| Ahşap / MDF | Talaş, lif, kaba partikül | Hacimli kaba partikülü ayırmak |
| Tahıl / yem | Transfer, eleme, bunker üstü emiş | Ürün/toz yükünü kontrollü boşaltmak |
Bu sektörlerde siklon seçiminin amacı her zaman aynı değildir. Bazı tesislerde torba ömrünü uzatmak, bazılarında kıvılcım veya iri partikül riskini azaltmak, bazılarında ise bunker boşaltma düzenini iyileştirmek öncelik olabilir. Bu yüzden “siklon filtre fiyatı” veya “endüstriyel siklon üreticisi” aramasından gelen bir talep bile teknik proses verisiyle netleştirilmelidir.
Siklon Filtre ve Torbalı Filtre Arasındaki Fark
| Özellik | Siklon | Torbalı filtre |
|---|---|---|
| Ayırma prensibi | Merkezkaç | Filtrasyon |
| İri partikül | Çok uygun | Uygun |
| İnce partikül | Sınırlı | Çok uygun |
| Filtre medyası | Yok | Var |
| Basınç kaybı | Görece düşük/orta | Daha yüksek olabilir |
| Ön ayırıcı | Çok uygun | — |
| Nihai emisyon kontrolü | Genellikle yeterli değil | Uygun |
Bu yüzden doğru soru çoğu zaman “siklon mu torbalı filtre mi?” değildir. Daha doğru mühendislik sorusu şudur: Bu proses için siklon + torbalı filtre kombinasyonu gerekli mi, yoksa doğrudan torbalı filtre yeterli mi? İri/aşındırıcı yük fazlaysa siklon filtreyi koruyan güçlü bir ön ayırıcı olabilir; ince emisyon hedefi varsa torbalı filtre nihai kontrol ekipmanı olarak kalır.
Siklon Ne Zaman Kullanılmamalıdır?
Bu şartlarda siklon otomatik olarak reddedilmez; fakat seçim daha dikkatli yapılır. Bazı proseslerde siklon yerine doğrudan torbalı filtre, bazı proseslerde ise farklı ön ayırıcı veya multisiklon daha doğru olabilir.
Örnek Siklon Seçimi: Klinker Transfer Hattı
Örnek proses verisi
- Proses
- Klinker transferi
- Debi
- 20,000 m³/h
- Gaz sıcaklığı
- 120°C
- Toz
- Aşındırıcı mineral
- Giriş toz yükü
- 25 g/Nm³
- Partikül
- Çoğunlukla >20 µm
Bu şartlarda siklon, torbalı filtre öncesinde kaba partikül yükünü düşürmek amacıyla değerlendirilebilir. Fakat nihai seçim için gerçek partikül dağılımı, toz yoğunluğu, hedeflenen ayırma verimi, fan çalışma noktası ve bunker boşaltma kapasitesi kontrol edilmelidir. Eğer mevcut fanın statik basınç rezervi yoksa siklon eklemek filtreyi rahatlatırken emiş debisini düşürebilir.
Hantech bu senaryoda sadece siklon gövdesini değil; giriş kanal hızını, konik bölüm boşaltmasını, rotary airlock sızdırmazlığını ve torbalı filtrenin kalan toz yükünü birlikte değerlendirir. Böylece teklif, yalnızca ekipman fiyatı değil, sistem davranışı üzerinden şekillenir.
Sık Yapılan Mühendislik Hataları
İlk hata, siklonu torbalı filtrenin yerine geçecek nihai emisyon ekipmanı gibi satmak veya satın almaktır. İkinci hata, sadece siklon çapına bakarak seçim yapmaktır. Üçüncü hata, alt bunkerdeki tozun nasıl boşaltılacağını hesaplamamaktır; rotary airlock kaçak yaparsa sistem yalancı hava alır, ayrılan toz geri taşınabilir ve verim düşebilir.
Dördüncü hata, siklon basınç kaybını fan hesabına eklememektir. Beşinci hata ise nemli/yapışkan malzemede cidar yapışması ve konik bölüm tıkanmasını dikkate almamaktır. Bu hataların çoğu teklif aşamasında birkaç doğru soruyla yakalanabilir.
Teklif İçin Hangi Bilgiler Gerekir?
Siklon toz toplayıcı veya siklon separatör teklifi için proses adı, yaklaşık debi, giriş toz yükü, partikül dağılımı, toz yoğunluğu, sıcaklık, nem, çalışma saati, mevcut fan bilgisi, kanal çapları ve boşaltılacak toz miktarı paylaşılmalıdır. Varsa mevcut sistem fotoğrafı, fan etiketi, bunker ölçüsü ve saha çizimi de seçimi hızlandırır.
Teknik verilerinizi teklif formu üzerinden paylaşarak siklonun gerekli olup olmadığını, fan uygunluğunu ve nihai filtrasyon sistemini birlikte değerlendirebilirsiniz. Hantech Filter; torbalı filtre, pulse jet temizleme, rotary airlock ve siklonu tek sistem davranışı içinde ele alır.
Sık Sorulan Sorular
Siklon filtre kaç mikrona kadar toz tutar?
Tek bir mutlak sınır yoktur. Verim partikül boyutu, yoğunluk, debi ve siklon geometrisine göre değişir. d50 değeri, yaklaşık yüzde 50 ayırma verimine karşılık gelen partikül çapını anlatır.
Siklon filtre torbalı filtrenin yerine geçer mi?
Genellikle hayır. Siklon iri partikül için güçlü bir ön ayırıcı olabilir; düşük emisyon hedefinde torbalı filtre veya benzeri nihai filtrasyon gerekir.
Siklon filtre verimi kaçtır?
Verim tek bir sayı değildir; partikül boyutu eğrisine göre değerlendirilir. İri partiküllerde yüksek, ince partiküllerde sınırlı olabilir.
Siklon filtre basınç kaybı ne kadardır?
Model, debi ve tasarım noktasına bağlıdır. Mutlaka fanın debi–statik basınç çalışma noktasıyla birlikte değerlendirilmelidir.
Siklon ön filtre olarak kullanılabilir mi?
Evet. Özellikle torbalı filtre öncesinde kaba ve aşındırıcı yükü azaltmak için kullanılabilir.
Siklonun altına rotary valve gerekli midir?
Çoğu sürekli endüstriyel uygulamada kontrollü ve sızdırmaz boşaltma için rotary airlock gerekir.
Siklon fan öncesine mi sonrasına mı bağlanır?
Yerleşim proses tasarımına bağlıdır. Fan, kanal ve filtre basınç kayıpları birlikte hesaplanmadan karar verilmemelidir.
Multisiklon ile tek siklon arasındaki fark nedir?
Multisiklon, birden fazla küçük siklon hücresinin paralel çalışmasıyla daha kompakt ve farklı verim/basınç dengesi sunabilir. Ayrı mühendislik değerlendirmesi gerektirir.
